Name: VOFX NPT
SKU: 811201050

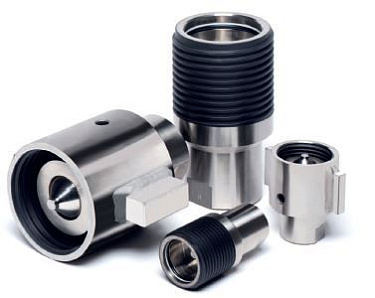

Серия БРС «VOFX» - это резьбовые соединения с тарельчатым клапаном. БРС изготавливаются из высокопрочной углеродистой стали с хромированием. Благодаря специально разработанной внутренней форме БРС серии «VOF» устойчивы к перепадам давления и предназначены для использования в системах с высокими импульсными нагрузками. БРС серии «VOF» прошли тесты на 500000 циклов (в соединенном виде). Соединения этой серии испытаны на огнестойкость и имеют сертификат Регистра Ллойда (Lloyd) согласно API 16D и директиве № 36 EUB. Взаимозаменяемы с аналогичынми соединениями своего класса.

Преимущества:

Подсоединение при остаточном давлении в контуре допускается только в одну сторону.

Есть контрольное отверстие для проверки полного подключения соединения.

Сертификат Регистра Ллойда соглаcно API 16D и директиве № 36 EUB.

Специальная обработка поверхности помогает избежать преждевременного износа.

Грань под ключ на корпусах изделий предназначена для облегчения процесса сборки соединения.

Тарельчатый клапан с эластомерным уплотнением обеспечивает максимальное уплотнение соединений.

Стопор из высокопрочной нержавеющей стали.

Форма внутренних деталей разработана для уменьшения турбулентности и перепадов давления (500 000 циклов в подсоединенном состоянии).

Высокая сопротивляемость ударам давления.

Просты в использовании.

Материал: Нержавеющая сталь (AISI 316L)

Фиксирующий механизм: резьба

Рабочее давление: до 207 Бар

Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)

Скорость потока: до 1100л./мин.

Уплотнения: NBR

Сферы применения: нефтегазовая промышленность, землеройно-транспортное оборудование

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Технические характеристики товара могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты.

Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ.

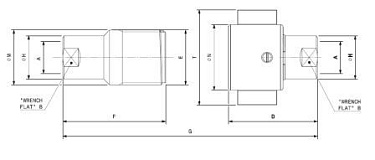

Характеристики

Артикул

Наименование

резьба

ID ISO

вес, кг

811201050

БРС РЕЗЬБОВЫЕ VOFX NPT 3/4 - D3/4 Розетка

NPT

3/4"

1 3/4-8 SP

31,8

35,0

83,2

44,3

123,6

0,48

Артикул	811201050
Наименование	БРС РЕЗЬБОВЫЕ VOFX NPT 3/4 - D3/4 Розетка
резьба	NPT
ID ISO	3/4"
E	1 3/4-8 SP
B	31,8
H	35,0
F	83,2
М	44,3
G	123,6
вес, кг	0,48

811201051

БРС РЕЗЬБОВЫЕ VOFX NPT 3/4 - D3/4 Ниппель

NPT

3/4"

1 3/4-8 SP

31,8

35,0

71,8

53,0

77,0

123,6

0,61

Артикул	811201051
Наименование	БРС РЕЗЬБОВЫЕ VOFX NPT 3/4 - D3/4 Ниппель
резьба	NPT
ID ISO	3/4"
E	1 3/4-8 SP
B	31,8
H	35,0
D	71,8
N	53,0
T	77,0
G	123,6
вес, кг	0,61

811201052

БРС РЕЗЬБОВЫЕ VOFX NPT 1 - D1 Розетка

NPT

2 1/4-6 Stub ACME

41,3

45,0

105,8

57,2

152,9

1,19

Артикул	811201052
Наименование	БРС РЕЗЬБОВЫЕ VOFX NPT 1 - D1 Розетка
резьба	NPT
ID ISO	1"
E	2 1/4-6 Stub ACME
B	41,3
H	45,0
F	105,8
М	57,2
G	152,9
вес, кг	1,19

811201053

БРС РЕЗЬБОВЫЕ VOFX NPT 1 - D1 Ниппель

NPT

2 1/4-6 Stub ACME

41,3

45,0

87,3

69,0

105,0

152,9

1,38

Артикул	811201053
Наименование	БРС РЕЗЬБОВЫЕ VOFX NPT 1 - D1 Ниппель
резьба	NPT
ID ISO	1"
E	2 1/4-6 Stub ACME
B	41,3
H	45,0
D	87,3
N	69,0
T	105,0
G	152,9
вес, кг	1,38

811201054

БРС РЕЗЬБОВЫЕ VOFX NPT 1.1/4 - D1.1/4 Розетка

NPT

1.1/4"

2 5/8-6 Stub ACME

50,8

54,5

136,7

66,7

197,9

1,95

Артикул	811201054
Наименование	БРС РЕЗЬБОВЫЕ VOFX NPT 1.1/4 - D1.1/4 Розетка
резьба	NPT
ID ISO	1.1/4"
E	2 5/8-6 Stub ACME
B	50,8
H	54,5
F	136,7
М	66,7
G	197,9
вес, кг	1,95

811201055

БРС РЕЗЬБОВЫЕ VOFX NPT 1.1/4 - D1.1/4 Ниппель

NPT

1.1/4"

2 5/8-6 Stub ACME

50,8

54,5

112,4

80,0

116,0

197,9

2,27

Артикул	811201055
Наименование	БРС РЕЗЬБОВЫЕ VOFX NPT 1.1/4 - D1.1/4 Ниппель
резьба	NPT
ID ISO	1.1/4"
E	2 5/8-6 Stub ACME
B	50,8
H	54,5
D	112,4
N	80,0
T	116,0
G	197,9
вес, кг	2,27

811201056

БРС РЕЗЬБОВЫЕ VOFX NPT 1.1/2 - D1.1/2 Розетка

NPT

1.1/2"

3 1/4-4 Stub ACME

57,2

63,5

151,2

82,6

145,0

220,3

3,22

Артикул	811201056
Наименование	БРС РЕЗЬБОВЫЕ VOFX NPT 1.1/2 - D1.1/2 Розетка
резьба	NPT
ID ISO	1.1/2"
E	3 1/4-4 Stub ACME
B	57,2
H	63,5
F	151,2
М	82,6
T	145,0
G	220,3
вес, кг	3,22

811201057

БРС РЕЗЬБОВЫЕ VOFX NPT 1.1/2 - D1.1/2 Ниппель

NPT

1.1/2"

3 1/4-4 Stub ACME

57,2

63,5

151,2

82,6

220,3

3,84

Артикул	811201057
Наименование	БРС РЕЗЬБОВЫЕ VOFX NPT 1.1/2 - D1.1/2 Ниппель
резьба	NPT
ID ISO	1.1/2"
E	3 1/4-4 Stub ACME
B	57,2
H	63,5
F	151,2
М	82,6
G	220,3
вес, кг	3,84

811201058

БРС РЕЗЬБОВЫЕ VOFX NPT 2 - D2 Розетка

NPT

4-4 Stub ACME

76,2

82,6

179,0

101,6

182,5

255,2

6,04

Артикул	811201058
Наименование	БРС РЕЗЬБОВЫЕ VOFX NPT 2 - D2 Розетка
резьба	NPT
ID ISO	2"
E	4-4 Stub ACME
B	76,2
H	82,6
F	179,0
М	101,6
T	182,5
G	255,2
вес, кг	6,04

811201059

БРС РЕЗЬБОВЫЕ VOFX NPT 2 - D2 Ниппель

NPT

4-4 Stub ACME

76,2

82,6

154,2

122,5

182,5

255,2

8,10

Артикул	811201059
Наименование	БРС РЕЗЬБОВЫЕ VOFX NPT 2 - D2 Ниппель
резьба	NPT
ID ISO	2"
E	4-4 Stub ACME
B	76,2
H	82,6
D	154,2
N	122,5
T	182,5
G	255,2
вес, кг	8,10
