VOF NPT
Уточнить цену

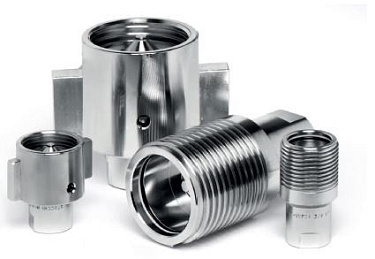

Серия БРС «VOF» - это резьбовые соединения с тарельчатым клапаном. БРС изготавливаются из высокопрочной углеродистой стали с хромированием. Благодаря специально разработанной внутренней форме БРС серии «VOF» устойчивы к перепадам давления и предназначены для использования в системах с высокими импульсными нагрузками. БРС серии «VOF» прошли тесты на 500000 циклов (в соединенном виде). Соединения этой серии испытаны на огнестойкость и имеют сертификат Регистра Ллойда (Lloyd) согласно API 16D и директиве № 36 EUB.
Взаимозаменяемы с аналогичынми соединениями своего класса.
Преимущества:
Подсоединение при остаточном давлении в контуре допускается только в одну сторону.
Есть контрольное отверстие для проверки полного подключения соединения.
Сертификат Регистра Ллойда соглано API 16D и директиве № 36 EUB.
Грань под ключ на корпусах изделий предназначена для облегчения процесса сборки соединения.
Тарельчатый клапан с эластомерным уплотнением обеспечивает максимальное уплотнение соединений.
Стопор из высокопрочной углеродистой стали.
Форма внутренних деталей разработана для уменьшения турбулентности и перепадов давления.
Высокая сопротивляемость ударам давления.
Материал: Высокопрочная углеродистая сталь
Фиксирующий механизм: резьба
Рабочее давление: до 345 Бар
Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
Скорость потока: до 1100л./мин.
Уплотнения: NBR
Сферы применения: нефтегазовая промышленность, землеройно-транспортное оборудование
Характеристики
Ниппель

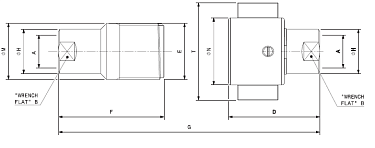

| Артикул | резьба | А | ID ISO | E | B | H | F | D | М | N | T | G | вес, кг |
| 811201001 | NPT | 1" | 1" | 2 1/4-6 | 41.3 | 45.0 | - | 87.3 | - | 69.0 | 109.0 | 152.9 | 1.38 |
| 811201003 | NPT | 3/4" | 3/4" | 1 3/4-8 SP | 31.8 | 35.0 | - | 71.8 | - | 53.0 | 77.0 | 123.6 | 0.61 |
| 811201005 | NPT | 1.1/4" | 1.1/4" | 2 5/8-6 | 50.8 | 54.5 | - | 112.4 | - | 80.0 | 120.0 | 197.9 | 2.27 |
| 811201007 | NPT | 1.1/2" | 1.1/2" | 3 1/4-4 | 57.2 | 63.5 | - | 126.9 | - | 95.0 | 145.0 | 220.3 | 3.84 |
| 811201009 | NPT | 2" | 2" | 4-4 | 76.2 | 82.6 | - | 154.2 | - | 122.5 | 182.5 | 255.2 | 8.10 |
Розетка
| Артикул | резьба | А | ID ISO | E | B | H | F | D | М | N | T | G | вес, кг |
| 811201000 | NPT | 1" | 1" | 2 1/4-6 | 41.3 | 45.0 | 105.8 | - | 57.2 | - | - | 152.9 | 1.19 |
| 811201002 | NPT | 3/4" | 3/4" | 3/4-8 SP | 31.8 | 35.0 | 83.2 | - | 44.3 | - | - | 123.6 | 0.48 |
| 811201004 | NPT | 1.1/4" | 1.1/4" | 2-5/8-6 | 50.8 | 54.5 | 136.7 | - | 66.7 | - | - | 197.9 | 1.95 |
| 811201006 | NPT | 1.1/2" | 1.1/2" | 3 1/4-4 | 57.2 | 63.5 | 151.2 | - | 82.6 | - | - | 220.3 | 3.22 |
| 811201008 | NPT | 2" | 2" | 4-4 | 76.2 | 82.6 | 179.0 | - | 101.6 | - | - | 255.2 | 6.04 |
