VEP-HD фланец o-ring
Уточнить цену

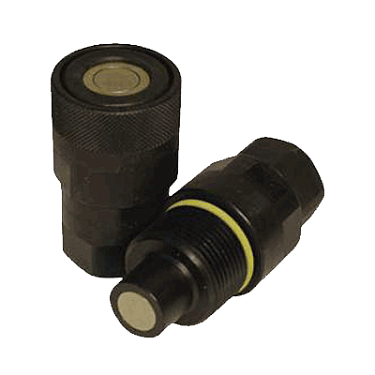

VEP-HD - серия БРС Flat Face с резьбовым соединением - еще один пример непрерывного усовершенствования продукции компании Stucchi. Данная серия БРС разработана для применения на тяжелой технике, при высоком рабочем давлении, высоких динамических и механических нагрузках.
Серия БРС «VEP-HD» с запорной площадкой резьбового типа предназначена для систем с тяжелым режимом работы, высоким рабочим давлением, высокой частотой пульсаций и механическим напряжением. Соединения «VEP-HD» изготавливается из углеродистой стали с высоким сопротивлением, обработанной при использовании азотирования, для увеличения сопротивления износу.
Серия была протестирована на 1000000 циклов. Структура тройного клапана позволяет безопасно подключаться к системе, даже при высоком остаточном давлении и в то же время исключать внешние утечки жидкости в процессе подключения/отключения.
Серия «VEP-HD» доступна с фланцевыми портами по коду 62. Доступны два типа портов: «Фланцевой порт» (исполнение с 4-мя болтами) и «Фланцевая головка» (исполнение головки и паза под уплотнение). Присоединительные размеры согласно ISO 6162-2 и SAE J518.
Преимущества:
Легкое подсоединение / отсоединение с обеих сторон при остаточном давлении, благодаря запатентованной конструкции Stucchi.
Плоская поверхность легко очищается, уменьшая количество грязи внутри контура.
Минимальная утечка жидкости во время отсоединения, благодаря чему уменьшается количество жидкости, попадающей в окружающую среду.
Минимальное попадание воздуха при соединении.
Запатентованная конструкция внутреннего клапана создает минимальный перепад давления, поддерживая эффективность работы в системе
Клапанная система сброса внутреннего давления позволяет легко производить соединение при высоком внутреннем остаточным давлении.
Модульная конструкция предусматривает гибкость конструкций благодаря разнообразным конфигурациям.
Высокая сопротивляемость скачкам давления.
Безопасность и простота в эксплуатации.
Материал: Высокопрочная углеродистая сталь
Фиксирующий механизм: резьба
Рабочее давление: до 500 Бар
Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
Скорость потока: до 750л./мин.
Уплотнения: NBR
Сферы применения: нефтегазовая промышленность, машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики

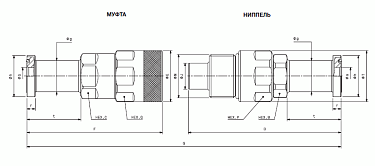

Характеристики
Ниппель
| Артикул | резьба | ID ISO | a | b | N | D | E | F | T | Q | P | G | вес, кг |
| 808124013 | SAE J518 | 3/4" | 20.0 | - | M50x3 | 175.4 | - | - | 58.8 | - | 55.0 | 308.3 | 1.65 |
| 808124015 | SAE J518 | 1" | 25.6 | - | M58x3 | 184.2 | - | - | 69.8 | - | 65.0 | 331.0 | 2.16 |
| 808124017 | SAE J518 | 1.1/2" | 32.0 | - | M80x4 | 211.6 | - | - | 94.4 | - | 75.0 | 391.5 | 3.85 |
Розетка
| Артикул | резьба | ID ISO | a | b | N | D | E | F | T | Q | P | G | вес, кг |
| 808124012 | SAE J518 | 3/4" | - | 20.0 | M50x3 | - | 58.8 | 155.7 | - | 55.0 | - | 308.3 | 1.68 |
| 808124014 | SAE J518 | 1" | - | 25.6 | M58x3 | - | 69.8 | 170.8 | - | 65.0 | - | 331.0 | 2.6 |
| 808124016 | SAE J518 | 1.1/2" | - | 32.0 | M80x4 | - | 95.0 | 209.5 | - | 85.0 | - | 391.5 | 5.23 |
