VOF BSP

БРС VOF BSP

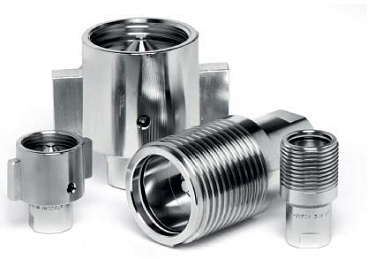

Серия БРС «VOF» - это резьбовые соединения с тарельчатым клапаном. БРС изготавливаются из высокопрочной углеродистой стали с хромированием. Благодаря специально разработанной внутренней форме БРС серии «VOF» устойчивы к перепадам давления и предназначены для использования в системах с высокими импульсными нагрузками. БРС серии «VOF» прошли тесты на 500000 циклов (в соединенном виде). Соединения этой серии испытаны на огнестойкость и имеют сертификат Регистра Ллойда (Lloyd) согласно API 16D и директиве № 36 EUB. Взаимозаменяемы с аналогичными соединениями своего класса.

Преимущества:

Подсоединение при остаточном давлении в контуре допускается только в одну сторону.

Есть контрольное отверстие для проверки полного подключения соединения.

Сертификат Регистра Ллойда соглано API 16D и директиве № 36 EUB.

Грань под ключ на корпусах изделий предназначена для облегчения процесса сборки соединения.

Тарельчатый клапан с эластомерным уплотнением обеспечивает максимальное уплотнение соединений.

Стопор из высокопрочной углеродистой стали.

Форма внутренних деталей разработана для уменьшения турбулентности и перепадов давления.

Высокая сопротивляемость ударам давления.

Материал: Высокопрочная углеродистая сталь

Фиксирующий механизм: резьба

Рабочее давление: до 345 Бар

Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)

Скорость потока: до 1100л./мин.

Уплотнения: NBR

Сферы применения: нефтегазовая промышленность, землеройно-транспортное оборудование

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Технические характеристики товара могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты.

Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ.

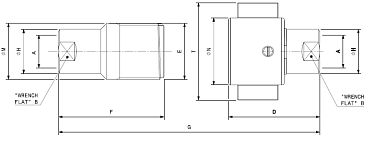

Характеристики

Артикул

Наименование

резьба

ID ISO

вес, кг

811200000

БРС РЕЗЬБОВЫЕ VOF BSP 1 - D1 Розетка

BSP

2 1/4-6

41,3

45,0

105,8

57,15

77,0

152,9

1,17

Артикул	811200000
Наименование	БРС РЕЗЬБОВЫЕ VOF BSP 1 - D1 Розетка
резьба	BSP
ID ISO	1"
E	2 1/4-6
B	41,3
H	45,0
F	105,8
М	57,15
T	77,0
G	152,9
вес, кг	1,17

811200001

БРС РЕЗЬБОВЫЕ VOF BSP 1 - D1 Ниппель

BSP

2 1/4-6

41,3

45,0

87,3

69,0

109,0

152,9

1,35

Артикул	811200001
Наименование	БРС РЕЗЬБОВЫЕ VOF BSP 1 - D1 Ниппель
резьба	BSP
ID ISO	1"
E	2 1/4-6
B	41,3
H	45,0
D	87,3
N	69,0
T	109,0
G	152,9
вес, кг	1,35

811200002

БРС РЕЗЬБОВЫЕ VOF BSP 3/4 - D3/4 Розетка

BSP

3/4"

1 3/4-8 SP

31,8

35,0

83,2

44,30

123,6

0,50

Артикул	811200002
Наименование	БРС РЕЗЬБОВЫЕ VOF BSP 3/4 - D3/4 Розетка
резьба	BSP
ID ISO	3/4"
E	1 3/4-8 SP
B	31,8
H	35,0
F	83,2
М	44,30
G	123,6
вес, кг	0,50

811200003

БРС РЕЗЬБОВЫЕ VOF BSP 3/4 - D3/4 Ниппель

BSP

3/4"

1 3/4-8 SP

31,8

35,0

71,8

53,0

77,0

123,6

0,63

Артикул	811200003
Наименование	БРС РЕЗЬБОВЫЕ VOF BSP 3/4 - D3/4 Ниппель
резьба	BSP
ID ISO	3/4"
E	1 3/4-8 SP
B	31,8
H	35,0
D	71,8
N	53,0
T	77,0
G	123,6
вес, кг	0,63

811200004

БРС РЕЗЬБОВЫЕ VOF BSP 1.1/4 - D1.1/4 Розетка

BSP

1.1/4"

2 5/8-6

50,8

54,5

136,7

66,67

197,9

1,92

Артикул	811200004
Наименование	БРС РЕЗЬБОВЫЕ VOF BSP 1.1/4 - D1.1/4 Розетка
резьба	BSP
ID ISO	1.1/4"
E	2 5/8-6
B	50,8
H	54,5
F	136,7
М	66,67
G	197,9
вес, кг	1,92

811200005

БРС РЕЗЬБОВЫЕ VOF BSP 1.1/4 - D1.1/4 Ниппель

BSP

1.1/4"

2 5/8-6

50,8

54,5

112,4

80,00

120,0

197,9

2,24

Артикул	811200005
Наименование	БРС РЕЗЬБОВЫЕ VOF BSP 1.1/4 - D1.1/4 Ниппель
резьба	BSP
ID ISO	1.1/4"
E	2 5/8-6
B	50,8
H	54,5
D	112,4
N	80,00
T	120,0
G	197,9
вес, кг	2,24

811200006

БРС РЕЗЬБОВЫЕ VOF BSP 1.1/2 - D1.1/2 Розетка

BSP

1.1/2"

3 1/4-4

57,2

63,5

151,2

82,55

220,3

3,16

Артикул	811200006
Наименование	БРС РЕЗЬБОВЫЕ VOF BSP 1.1/2 - D1.1/2 Розетка
резьба	BSP
ID ISO	1.1/2"
E	3 1/4-4
B	57,2
H	63,5
F	151,2
М	82,55
G	220,3
вес, кг	3,16

811200007

БРС РЕЗЬБОВЫЕ VOF BSP 1.1/2 - D1.1/2 Ниппель

BSP

1.1/2"

3 1/4-4

57,2

63,5

126,9

95,0

145,

220,3

3,82

Артикул	811200007
Наименование	БРС РЕЗЬБОВЫЕ VOF BSP 1.1/2 - D1.1/2 Ниппель
резьба	BSP
ID ISO	1.1/2"
E	3 1/4-4
B	57,2
H	63,5
D	126,9
N	95,0
T	145,
G	220,3
вес, кг	3,82

811200008

БРС РЕЗЬБОВЫЕ VOF BSP 2 - D2 Розетка

BSP

4-4

76,2

82,6

179,0

101,6

255,2

6,03

Артикул	811200008
Наименование	БРС РЕЗЬБОВЫЕ VOF BSP 2 - D2 Розетка
резьба	BSP
ID ISO	2"
E	4-4
B	76,2
H	82,6
F	179,0
М	101,6
G	255,2
вес, кг	6,03

811200009

БРС РЕЗЬБОВЫЕ VOF BSP 2 - D2 Ниппель

BSP

4-4

76,2

82,6

154,2

122,50

182,5

255,2

8,09

Артикул	811200009
Наименование	БРС РЕЗЬБОВЫЕ VOF BSP 2 - D2 Ниппель
резьба	BSP
ID ISO	2"
E	4-4
B	76,2
H	82,6
D	154,2
N	122,50
T	182,5
G	255,2
вес, кг	8,09
