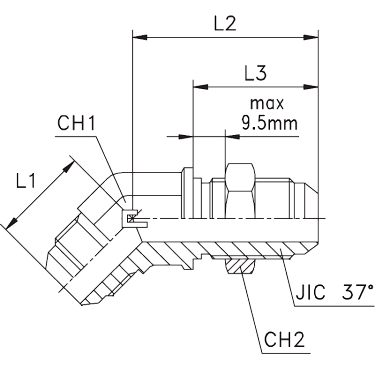

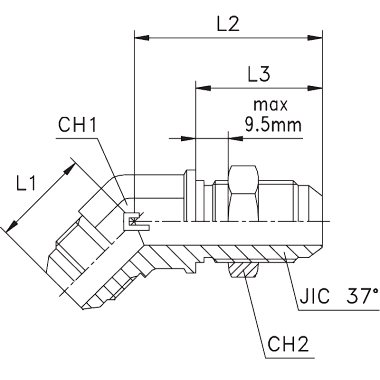

Угловые 45°

Если Вы хотите заказать фитинг из нержавеющей стали, замените первые две цифры артикула с 20.... на 21....
Позиция доступна только по запросу.

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Характеристики

Артикул

WP (bar)

Ø трубы D1

Ø трубы W

L1 (мм)

L2 (мм)

CH1

CH2

резьба JIC 37° A

202201.3

450

1/4

19,5

28,3

7/16-20

Артикул	202201.3
WP (bar)	450
Ø трубы D1	6
Ø трубы W	1/4
L1 (мм)	19,5
L2 (мм)	39
L3	28,3
CH1	11
CH2	17
резьба JIC 37° A	7/16-20

202202.3

450

5/16

28,3

1/2-20

Артикул	202202.3
WP (bar)	450
Ø трубы D1	8
Ø трубы W	5/16
L1 (мм)	20
L2 (мм)	41
L3	28,3
CH1	14
CH2	19
резьба JIC 37° A	1/2-20

202203.3

350

3/8

21,5

30,1

9/16-18

Артикул	202203.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
L1 (мм)	21,5
L2 (мм)	43
L3	30,1
CH1	14
CH2	22
резьба JIC 37° A	9/16-18

202204.3

350

1/2

25,5

49,5

3/4-16

Артикул	202204.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
L1 (мм)	25,5
L2 (мм)	49,5
L3	35
CH1	19
CH2	24
резьба JIC 37° A	3/4-16

202205.3

350

14-15-16

5/8

38,5

7/8-14

Артикул	202205.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
L1 (мм)	29
L2 (мм)	55
L3	38,5
CH1	22
CH2	30
резьба JIC 37° A	7/8-14

202206.3

350

18-20

3/4

42,8

1 1/16-12

Артикул	202206.3
WP (bar)	350
Ø трубы D1	18-20
Ø трубы W	3/4
L1 (мм)	33
L2 (мм)	62
L3	42,8
CH1	27
CH2	36
резьба JIC 37° A	1 1/16-12

202207.3

290

42,8

1 5/16-12

Артикул	202207.3
WP (bar)	290
Ø трубы D1	25
Ø трубы W	1
L1 (мм)	38
L2 (мм)	65
L3	42,8
CH1	33
CH2	41
резьба JIC 37° A	1 5/16-12

202208.3

240

30-32

1 1/4

44,1

1 5/8-12

Артикул	202208.3
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	1 1/4
L1 (мм)	40
L2 (мм)	67
L3	44,1
CH1	41
CH2	50
резьба JIC 37° A	1 5/8-12

202209.3

240

1 1/2

44,3

1 7/8-12

Артикул	202209.3
WP (bar)	240
Ø трубы D1	38
Ø трубы W	1 1/2
L1 (мм)	46
L2 (мм)	68
L3	44,3
CH1	48
CH2	55
резьба JIC 37° A	1 7/8-12

Бренд CAST
