Прямые
Прямое соединение для гидросистем
Описание. Прямое соединение используется для соединения двух участков трубопровода в гидросистемах.
Выполнено из высокопрочной стали с антикоррозийным покрытием.
Гарантирует герметичность и долговечность эксплуатации.
Примечание: Если Вы хотите заказать фитинг из нержавеющей стали, замените первые две цифры артикула с 20.... на 21.....
Нужна консультация?
Наши специалисты ответят
на любой интересующий вопрос
Технические характеристики товара могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты.
Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ.

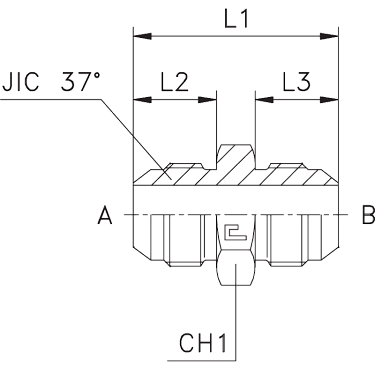

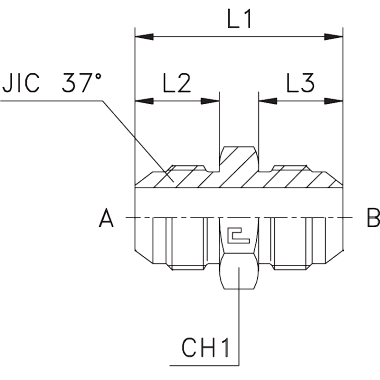

| Артикул | WP (bar) | Ø трубы AM | Ø трубы BM | Ø трубы AW | Ø трубы BW | L1 (мм) | L2 (мм) | L3 | CH1 | резьба JIC 37° A | резьба JIC 37° B |
|
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 202401.3 | 450 | 6 | 6 | 1/4 | 1/4 | 35 | 14 | 14 | 12 | 7/16-20 | 7/16-20 |
|
||||||||||||
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
| 202402.3 | 450 | 8 | 8 | 5/16 | 5/16 | 35 | 14 | 14 | 14 | 1/2-20 | 1/2-20 |
|
||||||||||||
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
| 202403.3 | 350 | 10 | 10 | 3/8 | 3/8 | 36 | 14,1 | 14,1 | 17 | 9/16-18 | 9/16-18 |
|
||||||||||||
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
| 202404.3 | 350 | 12 | 12 | 1/2 | 1/2 | 41 | 16,7 | 16,7 | 22 | 3/4-16 | 3/4-16 |
|
||||||||||||
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
| 202405.3 | 350 | 14-15-16 | 14-15-16 | 5/8 | 5/8 | 48 | 19,3 | 19,3 | 24 | 7/8-14 | 7/8-14 |
|
||||||||||||
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
| 202406.3 | 350 | 18-20 | 18-20 | 3/4 | 3/4 | 55 | 21,9 | 21,9 | 30 | 1 1/16-12 | 1 1/16-12 |
|
||||||||||||
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
| 202407.3 | 290 | 25 | 25 | 1 | 1 | 57 | 23,1 | 23,1 | 36 | 1 5/16-12 | 1 5/16-12 |
|
||||||||||||
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
| 202408.3 | 240 | 30-32 | 30-32 | 1 1/4 | 1 1/4 | 61,5 | 24,3 | 24,3 | 46 | 1 5/8-12 | 1 5/8-12 |
|
||||||||||||
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
| 202409.3 | 240 | 38 | 38 | 1 1/2 | 1 1/2 | 70 | 27,5 | 27,5 | 50 | 1 7/8-12 | 1 7/8-12 |
|
||||||||||||
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
| 202410.3 | 350 | 10 | 6 | 3/8 | 1/4 | 36 | 14,1 | 14 | 17 | 9/16-18 | 7/16-20 |
|
||||||||||||
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
| 202411.3 | 350 | 12 | 10 | 1/2 | 3/8 | 38,5 | 16,7 | 14,1 | 22 | 3/4-16 | 9/16-18 |
|
||||||||||||
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
| 202412.3 | 350 | 14-15-16 | 12 | 5/8 | 1/2 | 45,5 | 19,3 | 16,7 | 24 | 7/8-14 | 3/4-16 |
|
||||||||||||
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
| 202413.3 | 350 | 18-20 | 12 | 3/4 | 1/2 | 50 | 21,9 | 16,7 | 30 | 1 1/16-12 | 3/4-16 |
|
||||||||||||
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
| 202414.3 | 350 | 18-20 | 14-15-16 | 3/4 | 5/8 | 52,5 | 21,9 | 19,3 | 30 | 1 1/16-12 | 7/8-14 |
|
||||||||||||
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
| 202415.3 | 290 | 25 | 18-20 | 1 | 3/4 | 56 | 23,1 | 21,9 | 36 | 1 5/16-12 | 1 1/16-12 |
|
||||||||||||
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
