Инструкция по очистке и смазке станков TUBOMATIC серии H

Станки для изготовления РВД нуждаются в периодическом обслуживании. Это инструкция по пользованию специальным комплектом для очистки обжимного пресса Tubomatic.

  • 1. Установить микрометр (в электронном блоке задать диаметр «ноль») на позиции ноль

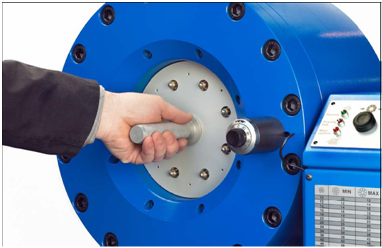

  • 2. Сжать челюсти до конца

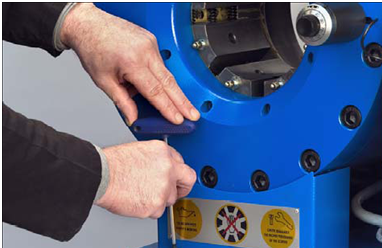

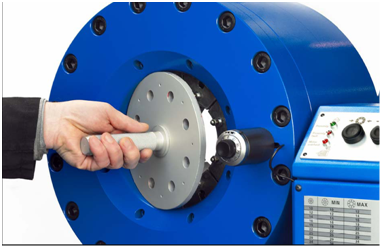

  • 3. Закрепить специальное приспособление на болтах держателей кулачков (коренных кулачков) как показано на рисунке
  • 4. Разжать челюсти станка. Держатели кулачков (коренные кулачки) должны остаться на специальном приспособлении
  • 5. Наклонить станок и поставить под него клинья как на рисунке
  • 6. Заполнить бак с насосом промывочной жидкостью Solvente "G", которая входит в комплект поставки
  • 7. Подключить сжатый воздух Макс 7 бар к насосу

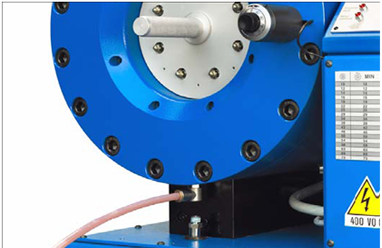

  • 8. Снимите передний кожух (см.рис.)

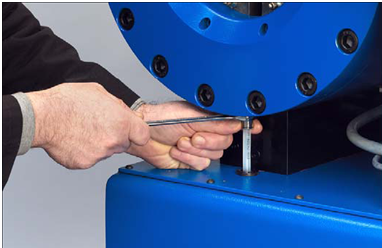

  • 9. Открутите фитинг, расположенный под фланцем
  • 10. Закрепите угловой фитинг, входящий в комплект

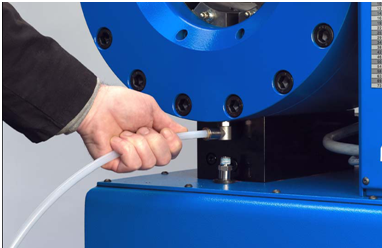

  • 11. Вставьте трубку в фитинг, другой конец трубки опустите в контейнер для отходов

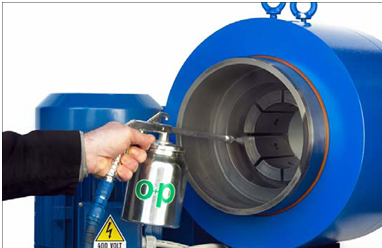

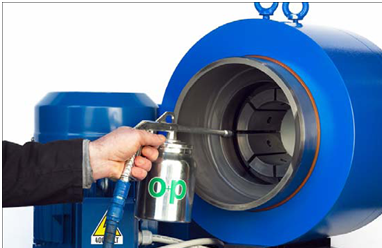

  • 12. Очистку производите с внутренней стороны, как показано на рисунке
  • 13. После промывки, продуть
  • 14. Повторите операции № 12 и № 13 до тех пор, пока жидкость, вытекающая через трубку, не станет прозрачной

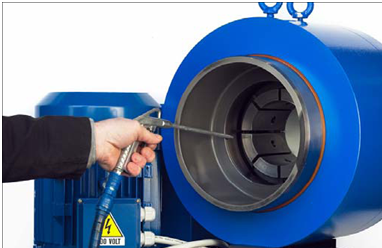

  • 15. Продуйте сжатым воздухом в течение приблизительно двух минут, пока поверхности не станут сухими
  • 16. Смажьте 4 верхних коренных кулачка. Чтобы избежать потери смазки в 4 нижних коренных кулачках, смажьте часть поршня под ними. Используйте смазку "Клюбер Стабурагс NBV 30" (смазка поставляется в комплекте)
  • 17. Как только смазали станок, необходимо сжать челюсти
  • 18. Снять специальное приспособление, прижимая его немного вниз
  • 19. Вынуть клинья из-под станка
  • 20. Смазать восемь коренных кулачков со стороны передней части станка
  • 21. Произвести пару циклов открытия и закрытия кулачков на холостом ходу без нагрузки для распределения смазки.
Комплект поставки:
  • Специальное приспособление для блокировки коренных кулачков
  • 2 клина для наклона станка

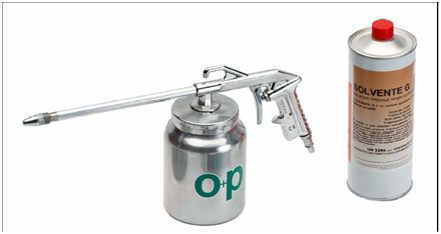

  • Очищающая жидкость SOLVENTE " G " 1.5 литра
  • Смазка для коренных кулачков KLUBER STABURAGS NBV 30
  • Инструмент для смазки
  • Очищающая помпа
